Einspannhilfen

Einspannhilfen

entspanntes Arbeiten mit schweren Gipsmodellen an der Werkbank

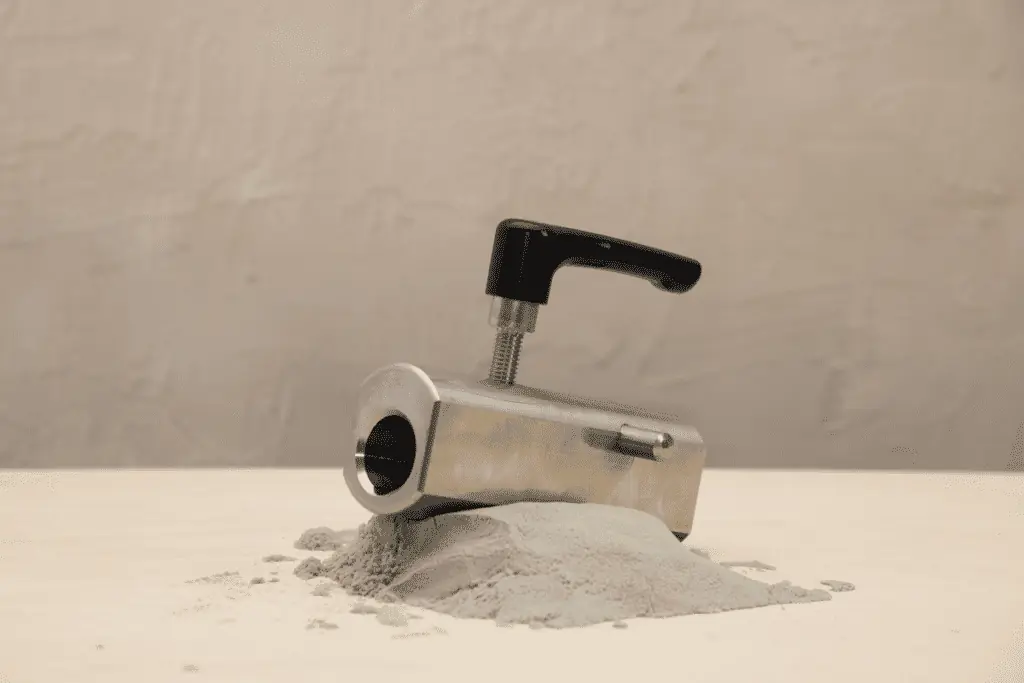

Einspannhilfe Klassik

Einspannhilfe im Schraubstock - Skizze

Produktbeschreibung


Die Einspannhilfe „Klassik“ ist ein Werkzeug zur Bearbeitung von Werkstücken, die an Stangen angebracht sind, wie z.B. Gipsmodelle von Armen oder Beinen. Die Einspannhilfe wird im Schraubstock verwendet. Über einen Bolzen, der auf dem Schraubstock aufliegt, kann durch das Öffnen des Schraubstocks der Kippwinkel verändert werden, ohne das Bauteil komplett halten oder auf die Drehausrichtung achten zu müssen. Soll das Bauteil gedreht werden, muss lediglich der Spannhebel oder die Flügelschraube gelöst werden.

Technische Daten

Einspannhilfe Klassik mit Flügelschraube
Artikelnummer
6020003
Gewicht
1,4 kg
Max. Stab-Ø
25 mm
Min. Stab-Ø
10 mm
Breite
60 mm
Länge
130 mm
Gesamthöhe
108 mm
95 mm

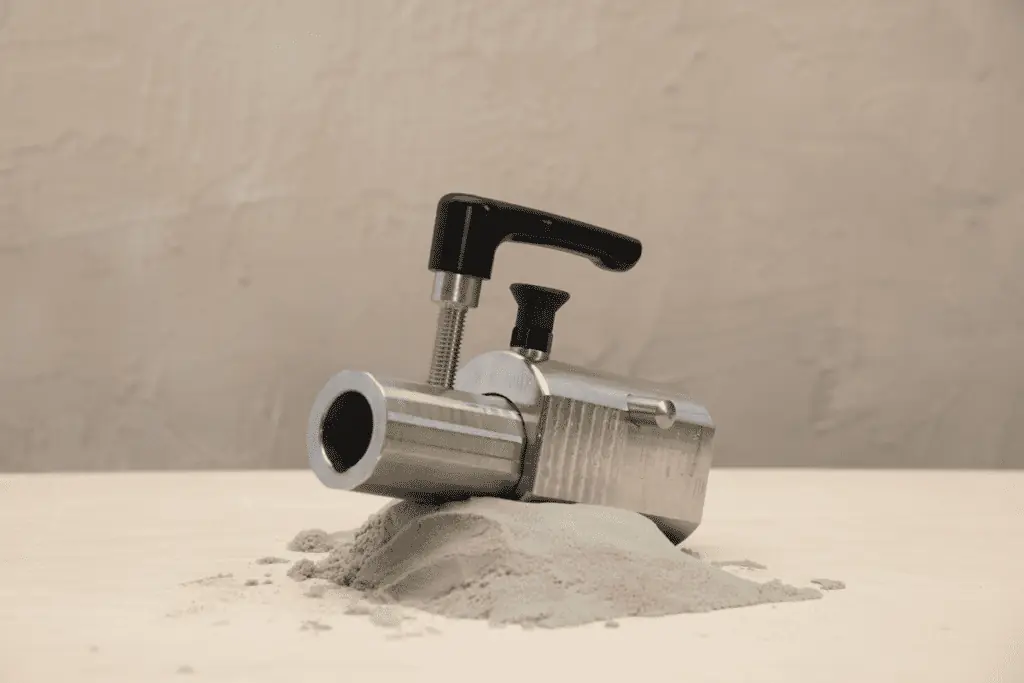

Einspannhilfe Rotation und Raster

Einspannhilfe Rotation & Raster

Technische Daten

Artikelnummer
6020008
Stab-Ø bis
25 mm
Breite
70 mm
Länge
147 mm
Gesamthöhe
108 mm
Gewicht
1,8 kg

Produktbeschreibung

Die Einspannhilfe ist für das Fixieren von Modellen am jeweiligen Arbeitsplatz für die weitere Bearbeitung vorgesehen.

Sie wird waagerecht in den Schraubstock eingespannt. Dabei liegt der Stift im Grundkörper auf dem Schraubstock auf und der Spannhebel und der Arretierbolzen stehen nach oben.

Das Werkstück wird mit der eingegipsten Stange in die Einspannhilfe gesteckt und mit dem Spannhebel in der gewünschten Position festgeschraubt.

Durch das Verschwenken des Schraubstocks lässt sich das Werkstück auch in der Horizontalen drehen.

Mit der Schraubstock-einspannung lässt sich der Gips um den Stift drehen. Beim Lösen des Schraubstocks liegt die Einspannhilfe mit dem Stift auf, und der Gips muss nur auf der anderen Seite gehalten werden.

Mit dem Arretierbolzen lässt sich das Werkstück in 30° Winkel- schritten um die eigene Achse drehen.

So kann gezielt von allen Seiten am Werkstück gearbeitet und zurück in die Ausgangsposition gefunden werden.

Bestellungen bitte senden an: bestellung@chw-technik.de

Ihre Einspannhilfe ist so gut, dass meine Mitarbeiter nicht mehr darauf verzichten möchten!


Daniel Koch - Koch Orthopädie GmbH (Berlin)

Kommentare zur Einspannhilfe

Sie (die Einspannhilfe) wurde ausführlich getestet und für „sehr gut“ gewertet!
Winkelanpassung im Schraubstock ist sehr groß
Schraube ist gut einhändig und mit Handschuhen fixierbar
Bohrung für Armierungsstangen ausreichend groß
alleinige Handhabung möglich

Die Einspannhilfe ist inzwischen Bestandteil an den meisten Arbeitsplätzen.
Sehr gut im Handling, robust, überall einsetzbar.
Ein sehr praktisches Tool und gute Verarbeitung.
Absolut empfehlenswert.
Eine gute Investition.
