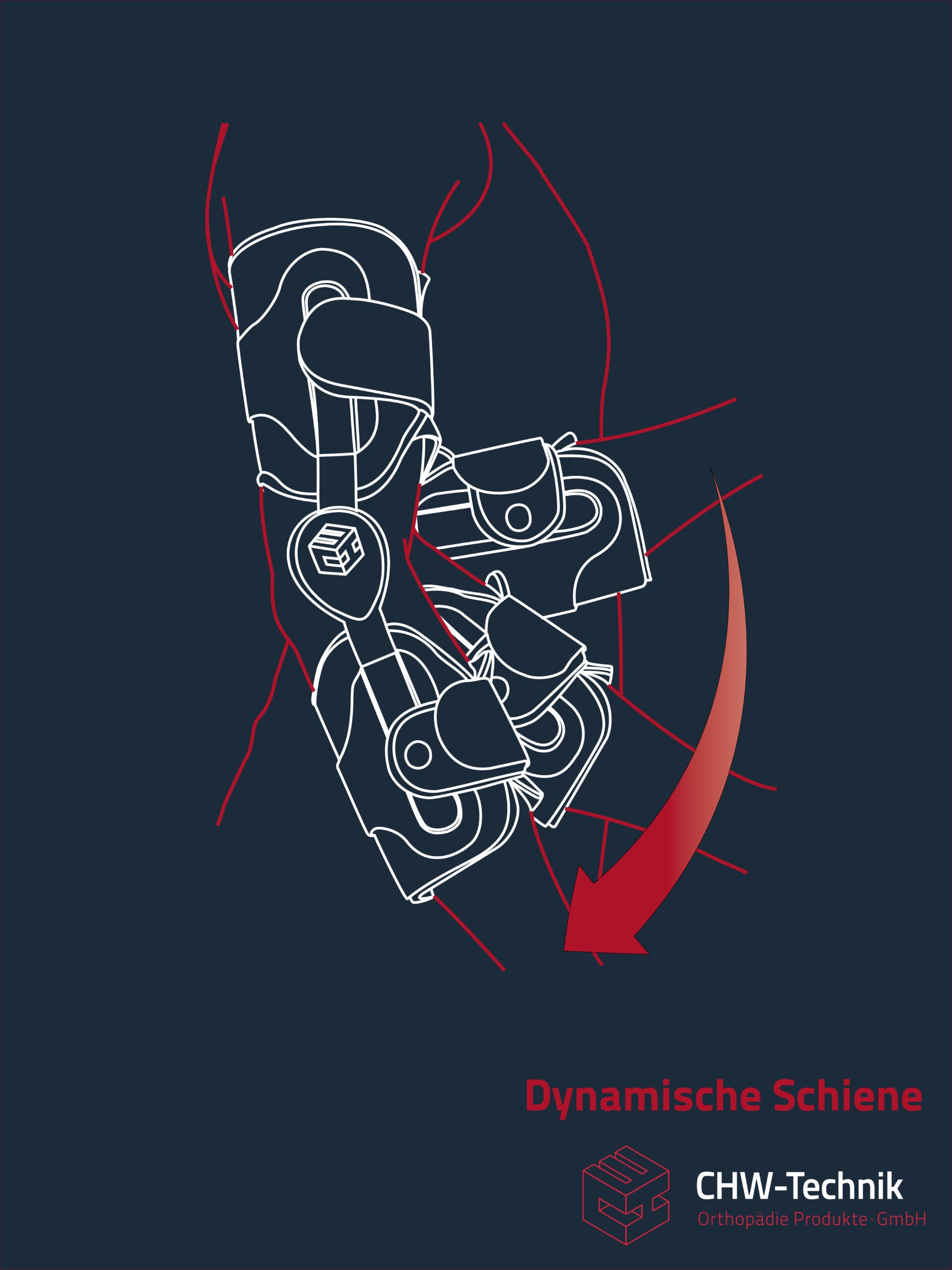

DynS Dynamische Gelenkschienen – Hochpräzise Systembauteile für den individuellen Orthesenbau
Als Orthopädietechniker wissen Sie: Die Qualität einer individuellen Orthese steht und fällt mit den verbauten Systemkomponenten. Mit den dynamischen Gelenkschienen (DynS) von CHW-Technik bieten wir Ihnen hochbelastbare und funktionelle Bauteile, die sich nahtlos in Ihre Maßanfertigungen integrieren lassen – für höchste Versorgungsqualität in Ihrem Sanitätshaus.
Das CHW-Prinzip: Arbeitet an der richtigen Stelle und gibt Ruhe an der richtigen Stelle
Bei der Entwicklung der DynS Systembauteile stand die optimale biomechanische Führung im Fokus. Die Komponenten sind so konstruiert, dass sie Bewegungen genau dort dynamisch unterstützen oder redressieren, wo es der therapeutische Nutzen erfordert.
DynS, unsere innovative Redressionsschiene, bietet Ihnen eine dynamische Dehnung von Gelenken, die speziell für solche Probleme entwickelt wurde. Im Gegensatz zu anderen dynamischen Redressionsschienen, setzt DynS auf eine einzigartige Technologie. Anstelle einer herkömmlichen Wickelfeder, die bei jeder Gelenkbewegung einen sich erhöhenden Gegendruck erzeugt, verwenden wir Gummiringe. Diese ermöglichen eine gleichmäßige und kontinuierliche Dehnung, ohne zusätzlichen Stress für Ihre Gelenke.
Die Umlenkung im Gelenk ist eine weitere Besonderheit bei DynS. Durch diese Funktion wird ein Gegendruck nur bis zu einem vorher festgelegten Winkel aufgebaut und danach vollständig entlastet. Dies eröffnet einen Bereich der Erholung, in dem sich das Gelenk von der Dehnung erholt und regeneriert. Dieser neuartige Ansatz zielt darauf ab, Schmerzen zu lindern und der Verkürzung von Haut, Muskeln und Sehnen entgegenzuwirken.
Für Ihre Werkstatt bedeutet das: Sie erhalten ein zuverlässiges Element, mit dem Sie hochkomplexe neurologische oder orthopädische Befunde Ihrer Patienten zielgenau und reproduzierbar versorgen können.
4.000+
Menschen ihre natürliche Mobilität & Lebensqualität zurückgegeben
Indikation: verkürzte Muskeln, Sehnen oder Haut

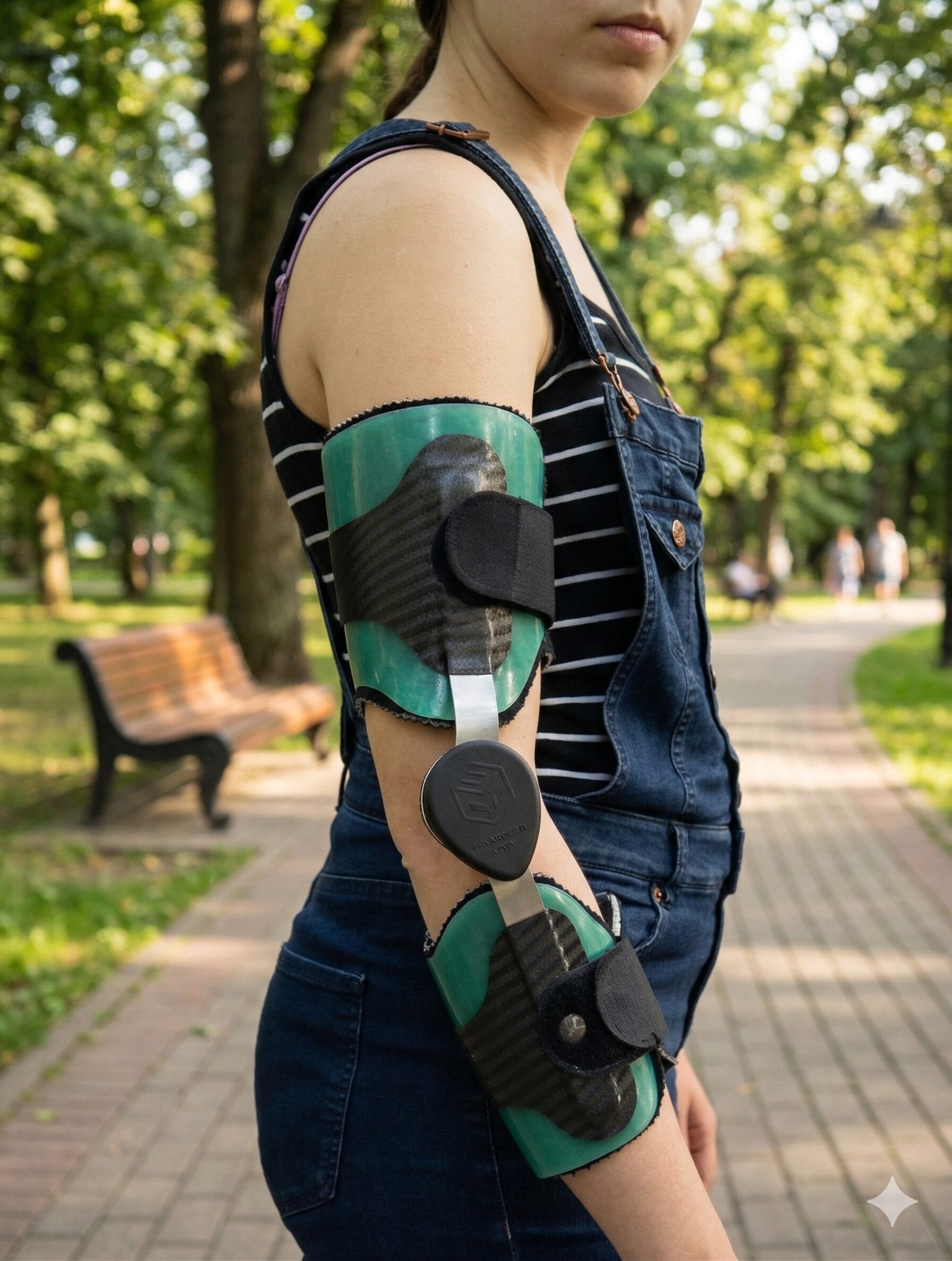

Dynamische Gelenkschienen DynS:
Präzision für individuelle Orthesen
Symptome & Ursachen
- Gelenk mit Streck- oder Beugedefizit
- Verbrennungen auf der Haut
- Neuromuskuläre Gelenkkontrakturen (Streckdefizite)
- Muskelschwäche ( z.B. als Aufstehhilfe für Rollstuhlfahrer)
- Spastiken ( z.B. nach Schlaganfall)
- Patienten, bei denen durch die Korrektur mit Spastiken zu rechnen ist
Eigenschaften
Die Wirkungsrichtung sowie die Wirkungsposition werden am Gelenk eingestellt. Bei der Drehbewegung gegen die Wirkkraft, verringert sich diese. Ab einem Winkel von ~90° ist die Wirkkraft minimal.
Konstruktion
Die Dynamische Schiene besteht aus zwei Schienen, die zusammen ein Gelenk bilden. Beide Schienen haben offene Enden und sind zur weiteren Bearbeitung durch den Orthopädietechniker gedacht.
Das Gelenk beinhaltet eine Spannvorrichtung und wird von zwei Kappen abgedeckt.
Warum Orthopädietechniker auf DynS vertrauen
Ihre Zeit in der Werkstatt ist wertvoll. Die DynS-Schienen sind als praxisnahe Lösung „von Profis für Profis“ konzipiert:
- Einfache Verarbeitung: Die Bauteile lassen sich optimal anformen und problemlos in gängige Materialien (Thermoplaste, Carbon, Gießharz) laminieren oder montieren.
- Hohe Langlebigkeit: Gefertigt aus verschleißarmen Materialien, halten die Schienen auch hohen dynamischen Dauerbelastungen im Alltag der Patienten stand – das senkt Ihre Reklamationsquote spürbar.
- Feinjustierbarkeit: Ermöglicht Ihnen die präzise Einstellung der Redressions- oder Federkräfte, um flexibel auf den Therapieverlauf des Patienten reagieren zu können.
Wie funktioniert die DynS?
So wird die DynS für ihren Patienten angepasst
Größenauswahl

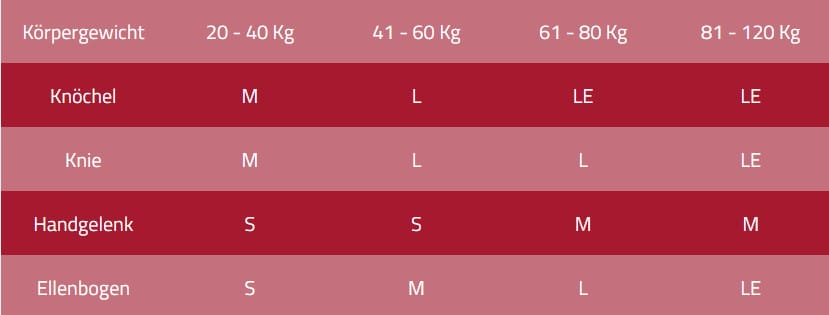

Anhand der untenstehenden Tabelle kann DynS passend zum Gelenk und Kraftaufwand in der richtigen Größe ausgewählt werden. Es handelt sich hierbei um eine Empfehlung oder Orientierungshilfe. Die endgültige Auswahl sollte vom behandelnden Arzt oder Techniker getroffen werden.
Streck- oder Beugedefizit und Dehnrichtung ermitteln
Die für den Patienten angefertigte Orthese, mit der darin verbauten DynS-Schiene, wird ohne Anschläge, Bolzen und Umlenker an den Körper angehalten. Bei dem aktuellen Beugezustand wird am DynS-Gelenk eine Markierung gemacht. Anschließend wird der Basisbolzen angeschraubt.
Extensionsanschlag setzen
Die zuvor gemachte Markierung wird um ca. 30° in die Dehnrichtung weitergedreht. Um den Bereich der Dehnung zu begrenzen, wird ein Anschlag in Extensionsrichtung von der Rückseite des DynS-Gelenks angebracht. Nun sollte sich das Gelenk nur noch von der Ausgangshaltung in die Dehnhaltung bewegen lassen.
Umlenker und Haltebolzen setzen
Abhängig davon, ob der Extensionsanschlag im oder gegen den Uhrzeigersinn angebracht ist, werden auf der Vorderseite des DynS-Gelenks der Umlenker und der Haltebolzen positioniert. Der Haltebolzen kommt mit einem Loch Abstand neben den Anschlag und der Umlenker mit einem oder zwei Löchern Abstand neben den Haltebolzen.
Anzahl der Gummiringe

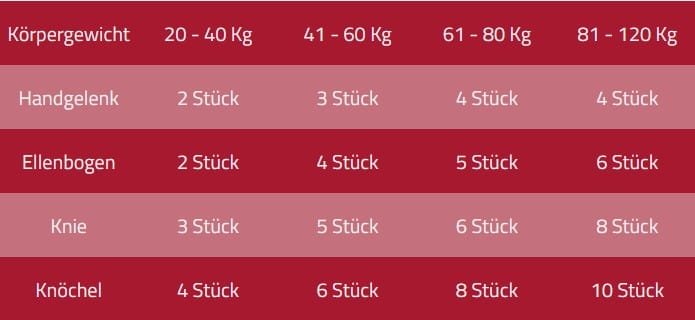

Dieser Tabelle kann die Stückzahl der notwendigen Gummiringe entnommen werden. Es handelt sich hierbei um eine Empfehlung oder Orientierungshilfe. Die endgültige Auswahl sollte vom behandelnden Arzt oder Techniker getroffen werden.
Gummiringe aufziehen
Sobald das DynS-Gelenk ausgerichtet und zusammengesetzt ist, können die Gummiringe auf Basis- und Haltebolzen aufgezogen werden. Dafür eignet sich ein Imbusschlüssel mit Nut am Ende, in der der Gummiring geführt werden kann. Beim Aufziehen sollte darauf geachtet werden, dass die Gummiringe sich nicht überkreuzen, damit bei 5 oder mehr Stück alle Platz finden.
Kappen anbringen
Ist das DynS-Gelenk vollständig zusammengebaut, können nun die Kappen aufgesetzt werden. Die flache Kappe wird auf der Rückseite mit einem ‚Klick‘ auf der Gelenkschraube und die hohe Kappe auf der Vorderseite mit zwei ‚Klicks‘ am Umlenker und am Basisbolzen angebracht.
DynS – Technische Daten
Artikelnummer: 3061052
|
Größe
|
S
|
M
|
L |
LE |
|---|---|---|---|---|
|
maximale Anzahl Ringe |
6 Stück |
6 Stück |
6 Stück |
10 Stück |
|
Krafterhöhung / Ring |
0,3 Nm |
0,4 Nm |
0,5 Nm |
0,5 Nm |
|
maximales Drehmoment |
1,8 Nm |
2,4 Nm |
3,0 Nm |
5,0 Nm |
|
Schienenbreite |
12 mm |
16 mm |
22 mm |
22 mm |
|
Schienendicke |
2,5 mm |
2,5 mm |
2,5 mm |
2,5 mm |
Ein klares Plus für Ihre Patientenversorgung
Wenn Sie sich für den Einbau der DynS entscheiden, liefern Sie Ihren Patienten und den verordnenden Ärzten schlagende Argumente: Die dynamische Führung unterstützt ein natürlicheres Gang- oder Bewegungsbild als starre Systeme. Durch die schlanke und gewichtsoptimierte Bauweise der Komponenten entstehen Orthesen, die weniger auftragen, in konfektionierte Schuhe oder Kleidung passen und somit eine signifikant höhere Trageakzeptanz (Compliance) beim Patienten erreichen.
Erweitern Sie Ihr Portfolio mit CHW-Technik
Möchten Sie die DynS Bauteile für Ihre nächste individuelle Patientenversorgung testen? Profitieren Sie als registriertes Sanitätshaus von unseren exklusiven Fachhandelskonditionen, schnellen Lieferzeiten und unserer persönlichen technischen Beratung.
